• 采用NXP高度集成读写卡芯片射频基站，性能更优，更稳定

• 以太网接口

• 读卡器设置为TCP Server模式
• 读卡器工作于被动模式

• -MHN系列为Modbus协议，适用于PLC操作

• 支持符合ISO14443 TYPE A / MIFARE 标准/ISO15693卡片
• Modbus协议，目前只支持：
•                ISO14443A:  Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216及其兼容卡

•                ISO15693:    NXP  I Code SL2, TI Tag it，富士通MB89R118及其兼容卡
• 内嵌蜂鸣器，指示灯
• 自带看门狗，防止死机
• 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作

• 上电默认自动寻卡，有卡靠近，绿色指示灯点亮，但是不会主动输出卡号，如有此需求，请联系圆志索取新的固件版本

• 为了便于开发者的应用，我们提供了常规的测试demo软件，开发者可以通过Demo软件快速地开展开发工作
• 读写卡器典型读写距离20-80mm，与卡片类型以及大小有关

• 以太网接口
• 尺寸约105mm*105mm*28mm
• 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件

• 丰富、完善的接口函数，可方便地应用于交通一卡通读写器，桌面发卡器，门禁考勤读写卡器、汽车电子感应锁配套等智能卡管理应用系统

举例：TCP Modbus协议读写卡片操作

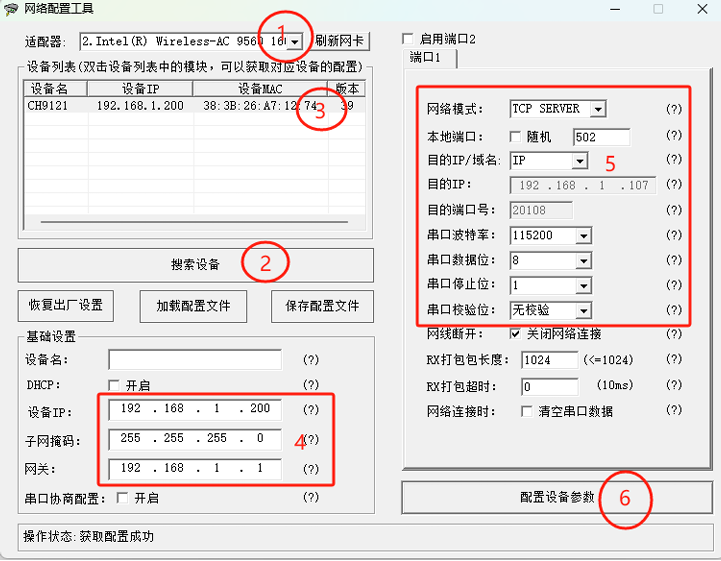

首先配置网络读卡器

（1）刷新网络，选择第二项，（具体第几项与电脑网卡有关>

（2）点击搜索设备；

（3）双击搜到的设备;

（4）设置读卡器IP地址

（5）网络模式选择TCP Server，读卡器端口Modbus一般设置为502

（5）配置目标IP地址和端口号，此为服务器的IP地址和端口号

（5）配置串口相关设置，波特�?15200，数据位8，停止位1，无奇偶校验

（6）点击配置设备参数就可以了

（7）注：配置子网掩码与网关，要求与局域网一致；

读卡器配置成功之后就可以通过TCP/UDP调试助手发送指令实现对卡片操作了

具体输出数据内容可按客户需求定制输出

• 读写距离:20~80mm，与卡片型号以及卡片大小有关

• 电源：DC5V

• 读卡平均电流：5V约220 mA
• 工作温度：-20℃～+70℃

• 尺寸约105mm*105mm*28mm
