 M209x HF Reader
  • Nxp Reader IC
  • Support ISO14443A/B ISO15693 ISO7816
  • RS232/USB Interface
  • Support most of the 13.56MHz cards
 M5xx SAM/SIM Reader
  • Support ISO7816
  • Support PSAM/ESAM/ISAM 9600/38400/115200
  • Support 2/4/6 SAM modules
  • Support T=0/T=1 SAM modules
 RW163XX/RW202XX/RW210XX/RW208XX/RW301x... 125K/13.56M/2.4g READERS
RFID Modules
        RFIDModules
       More antennas
UP to 16pcs one board

 Tags


型号简要区别
客户名称-X

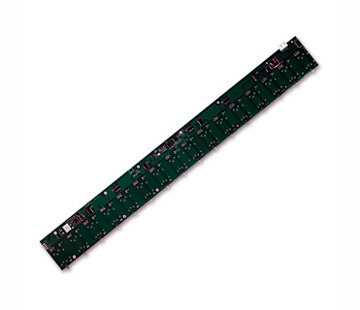

此类多天线模块均为根据不同客户尺寸定制模块,因此型号定义为客户名称-x天线数量

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A/TYPE B/Mifare标准/ISO15693
  • 16天线模块,天线分体,在某些特定场合下可大大降低用户成本
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  尺寸,根据用户安装工况定制大小
  • 通讯协议:UART/RS23/RS485适用于PC机或ARM处理器
  • 与PC机连接时可以通过发送底层指令进行相应操作,也可以通过上位机软件调用圆志DLL动态库进行相应操作
  • 配备完善的开发例程,更适合客户在短时间内完成相应开开发任务
  • 自带看门狗
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于密集柜,储物柜,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号外形尺寸读卡距离



>>主要技术指标

  • 读写距离:30~40mm(与天线和卡片大小有关)
  • 电源:DC5V
  • 接口:TTL232/RS232/RS485
  • 读卡电流:5V/150mA
  • 工作温度:-10℃~+70℃
  • 尺寸:按客户要求定制

>>型号间主要区别

型号主要区别支持卡片类型
客户名称-X
此类多天线模块均为根据不同客户尺寸定制模块,因此型号定义为客户名称-x天线数量
Mifare One S50,S70, FM11RF08,I code,HF tag it,SRI
512,SRI4K及其兼容卡片

>>相关资料下载
