| 型号 | 简要区别 |
| M104Ax | IIC接口 |

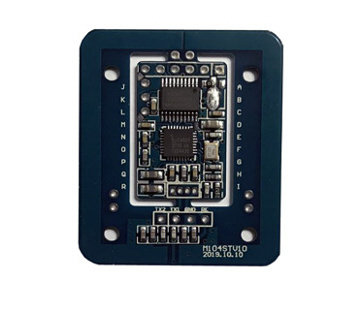

>>产品描述
- 该系列为替代部分M104V41版本的型号之一
- 采用NXP高度集成读写卡芯片射频基站
- 符合ISO14443 TYPE A标准/Mifare标准/ISO7816
- 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡(请根据自己需求选对应型号）
- 支持PSAM卡，T=0高低速SAM卡
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 可天线一体，也可天线分体
- 超小尺寸:采用天线一体尺寸43.5X35.5mm ;
- 可提供C51函数例程
- 通讯协议：IIC可选，适合于嵌入式系统开发
- 默认为自动寻卡方式，当卡片进入到天线区后B2引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
- 自带看门狗
- 完备的测试，开发板：配以KF903可立即应用51核等通用单片机进行模块软件开发
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，充电桩，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
>>配套天线（天线分体时可选）
| 型号 | 外形尺寸 | 读卡距离（与卡片有关> |
| T182 | 32.5X17.5mm | 20~30mm |
|
T186 | 直径31mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 30~40mm |
| T105 | 128X142mm | 80~100mm |
| T107 | 192X155mm | 90~120mm |
| T120 | 63X35mm | 30~40mm |
>>主要技术指标
- 读写距离:40~60mm（采用标准M1卡测试）
- 电源：DC3.3V/DC5V
- 标准小功率模块：读卡平均电流：3.3V/35 mA（采用大功率模块：读卡平均电流3.3V/90mA）
- 工作温度：-10℃～+70℃
- 超小尺寸:采用天线一体尺寸43.5X35.5mm ;采用天线分体时核心模块尺寸25X15.5mm
- 输出接口针间距2.54mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| M104Ax-Nu系列 | 精简指令模块，被动操作 | 有自动寻卡功能，IIC接口 |
| M104A | IIC接口 DC3.3V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AB | IIC接口 DC3.3V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AV5 | IIC接口 DC5V 小功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| M104AV5B | IIC接口 DC5V 大功率 | Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight, Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡 |
| 基于模块硬件，功能可以按您需求定制 | ||
>>相关资料下载
