| 型号 | 简要区别 |
| M104FHSTV3-5017 | UART, ISO15693, DC3.3V, 小功率 |
| M104FHSTV5-5017 | UART, ISO15693, DC5V, 小功率 |
| M104FHSTV3B-5017 | UART, ISO15693, DC3.3V, 大功率 |
| M104FHSTV5B-5017 | UART, ISO15693, DC5V, 大功率 |
| M104FHSAV3-5017 | RS232, ISO15693, DC3.3V, 小功率 |
| M104FHSAV5-5017 | RS232, ISO15693, DC5V, 小功率 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC3.3V, 大功率 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC5V, 大功率 |

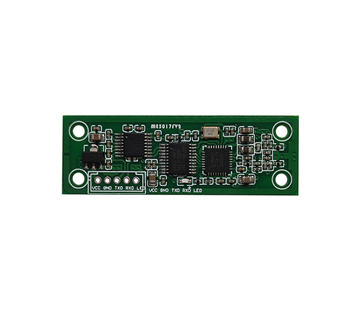

>>产品描述
- 采用NXP高度集成读写卡芯片射频基站
- 符合ISO15693标准
- NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 天线一体
- 超小尺寸:采用天线一体尺寸50X17mm
- 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
- 通讯协议：RS232或者UART可选，适合于嵌入式系统开发
- 默认为自动寻卡方式，当卡片进入到天线区后LED引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
- 自带看门狗
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路，可修改为支持ISO14443A协议标签
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，充电桩，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
>>配套天线（天线分体时可选）
| 型号 | 外形尺寸 | 读卡距离（与卡片有关> |
>>主要技术指标
- 读写距离:约40mm（大功率模块配直径25mm I Code标签测试）
- 读写距离:约25mm（小功率模块配直径约25mm I Code标签测试)
- 电源：DC3.3V/DC5V
- 读卡平均电流：大功率电流约60mA，小功率模块电流约30mA
- 工作温度：-20℃～+70℃
- 超小尺寸:采用天线一体尺寸50X17mm
- 输出接口针间距2.0mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| UART/TTL 232接口系列 | ||
| M104FHSTV3-5017 | UART, ISO15693, DC3.3V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV5-5017 | UART, ISO15693, DC5V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV3B-5017 | UART, ISO15693, DC3.3V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSTV5B-5017 | UART, ISO15693, DC5V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| RS232接口系列 | ||
| M104FHSAV3-5017 | RS232, ISO15693, DC3.3V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV5-5017 | RS232, ISO15693, DC5V, 小功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV3B-5017 | RS232, ISO15693, DC3.3V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
| M104FHSAV5B-5017 | RS232, ISO15693, DC5V, 大功率 | NXP I CODE 2, TI HF Tag it, 富士通MB89R118 及其兼容卡； 可定制支持ISO14443A功能 |
