 M209x HF Reader
  • Nxp Reader IC
  • Support ISO14443A/B ISO15693 ISO7816
  • RS232/USB Interface
  • Support most of the 13.56MHz cards
 M5xx SAM/SIM Reader
  • Support ISO7816
  • Support PSAM/ESAM/ISAM 9600/38400/115200
  • Support 2/4/6 SAM modules
  • Support T=0/T=1 SAM modules
 RW163XX/RW202XX/RW210XX/RW208XX/RW301x... 125K/13.56M/2.4g READERS
RFID Modules
        RFIDModules
       More antennas
UP to 16pcs one board

 Tags


型号简要区别
M209CAx
RS232
M209CTx
TTL232

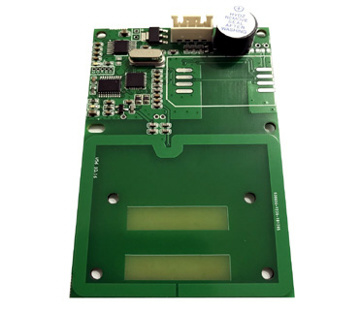

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A标准/Mifare标准/ISO7816
  • Mifare S50,S70,FM11RF08, FM1208,Desfire D21,D41,D81,
    ISO14443A T=CL TYPE A CPU卡,PSAM9600,PSAM38400及其兼容卡

  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  可天线一体
  • 可内嵌2个PSAM卡座,支持2个PSAM卡
  • 尺寸87X55X15mm
  • 通讯协议:UART/RS232:适用于PC机或ARM处理器
  • 与PC机连接时可以通过发送底层指令进行相应操作,也可以通过上位机软件调用圆志DLL动态库进行相应操作
  • 配备完善的开发例程,更适合客户在短时间内完成相应开开发任务
  • 自带看门狗
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号
外形尺寸
读卡距离(与卡片有关>

>>主要技术指标

  • 读写距离:40~60mm(采用标准M1卡测试)
  • 电源:DC5V
  • 接口:RS232/UART
  • 读卡电流:小电流版本5V/54mA;大电流版本5V/100mA(大电流版本主要解决CPU卡读卡近的问题)
  • 工作温度:-10℃~+70℃
  • 尺寸:87X55X15mm

>>型号间主要区别

型号主要区别支持卡片类型
M209CAx系列
RS232接口,被动操作
8位数据格式
M209CA
RS232接口
Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡 及其兼容卡
M209CA-1SAM
RS232接口 内嵌1个SAM卡座
Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡,PSAM9600,PSAM38400及其兼容卡
M209CA-2SAM
RS232接口 内嵌2个SAM卡座
Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡,PSAM9600,PSAM38400及其兼容卡
M209CTx系列
TTL232接口,被动操作
8位数据格式
M209CT
UART接口
Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡 及其兼容卡
M209CT-1SAM

UART接口 内嵌1个SAM卡座

Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡,PSAM9600,PSAM38400及其兼容卡

M209CT-2SAM

UART接口 内嵌2个SAM卡座

Mifare S50,S70,FM11RF08, FM1208,Desfire,
T=CL TYPE A CPU卡 PSAM9600,PSAM38400及其兼容卡




>>相关资料下载
