 M209x HF Reader
  • Nxp Reader IC
  • Support ISO14443A/B ISO15693 ISO7816
  • RS232/USB Interface
  • Support most of the 13.56MHz cards
 M5xx SAM/SIM Reader
  • Support ISO7816
  • Support PSAM/ESAM/ISAM 9600/38400/115200
  • Support 2/4/6 SAM modules
  • Support T=0/T=1 SAM modules
 RW163XX/RW202XX/RW210XX/RW208XX/RW301x... 125K/13.56M/2.4g READERS
RFID Modules
        RFIDModules
       More antennas
UP to 16pcs one board

 Tags

联系我们

电话:86-10-64389905

传真:86-10-89524306

手机王先生:

      +86-13611134071

手机范先生:

      +86-13121608023

邮箱:

      13611134071@163.com

地址:北京市通州区通胡大街78号京贸中心1004D

网址:www.yzrfid.com



型号简要区别
M104EPCx
全协议模块
M104HPCx
ISO15693模块

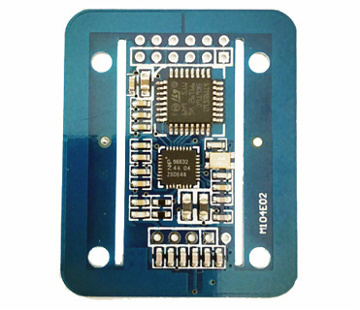

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A/Mifare/ISO14443B/ISO15693/ISO7816/Felica
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  可天线一体
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm
  • 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
  • 通讯协议:UART可选,适合于嵌入式系统开发
  • 默认为自动寻卡方式,当卡片进入到天线区后WAKE引脚上出现低电平,上位机可直接通过寻卡指令读取卡片序列号
  • 自带看门狗
  • 完备的测试,开发板:配以KF904可立即应用51核等通用单片机进行模块软件开发
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号
外形尺寸
读卡距离(与卡片有关>

>>主要技术指标

  • 读写距离:40~60mm(采用标准M1卡测试)
  • 电源:DC3.3V/DC5V
  • 读卡平均电流:3.3V/50 mA(读卡平均电流5V/90mA)
  • 工作温度:-10℃~+70℃
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm
  • 输出接口针间距2.54mm

>>型号间主要区别

型号主要区别支持卡片类型
M104HPCD-9600
DC3.3~5V 9600波特率 ISO15693
I CODE SL2,Tag it及其兼容卡
M104HPCD-19200
DC3.3~5V 19200波特率 ISO15693
I CODE SL2,Tag it及其兼容卡
M104EPC
DC3.3~5V 19200波特率 全协议
Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216,FM1208,Desfire,
T=CL TYPE A CPU卡
PSAM9600,PSAM38400,SRI512I,SRIX4K,
T=CL TYPE B CPU卡
I CODE 2,HF Tag it及其兼容卡

>>相关资料下载
