| 型号 | 简要区别 |
| M133FCx | RS232 |
| M133FTx | TTL232 |
>>产品描述
- 采用NXP高度集成读写卡芯片射频基站
- 符合ISO14443 TYPE A标准/Mifare标准
- 支持Mifare S50,S70,FM11RF08,Ultralight,Ntag203,Ntag213,215,216及其兼容卡
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作

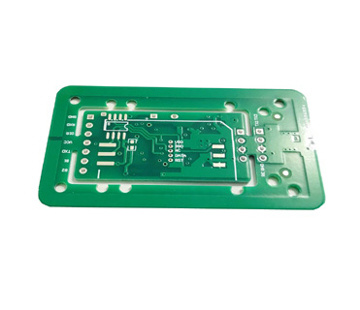

- 4层板设计，更有利于电磁兼容
- 可天线一体，也可天线分体
- 尺寸63X35mm
- 通讯协议：UART/RS232：适用于PC机或ARM处理器
- 与PC机连接时可以通过发送底层指令进行相应操作，也可以通过上位机软件调用圆志DLL动态库进行相应操作
- 配备完善的开发例程，更适合客户在短时间内完成相应开开发任务
- 自带看门狗
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，充电桩，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
>>配套天线（天线分体时可选）
| 型号 | 外形尺寸 | 读卡距离（与卡片有关> |
| T182 | 32.5X17.5mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 30~40mm |
| T105 | 128X142mm | 80~100mm |
>>主要技术指标
- 读写距离:40~60mm（采用标准M1卡测试）
- 电源：DC3.3V/DC5V
- 接口：RS232/UART
- 读卡电流：小电流版本5V/54mA；大电流版本5V/100mA（大电流版本主要解决CPU卡读卡近的问题）
- 工作温度：-10℃～+70℃
- 尺寸:63X35mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| M133FAGPCx系列 | 常规指令模块，被动操作，RS232接口 | 有自动寻卡功能，8位数据格式，4层板 |
| M133FAGPCSV3 | DC3.3V 小功率 RS232接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FAGPCSV3B | DC3.3V 大功率 RS232接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FAGPCSV5 | DC5V 小功率 RS232接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FAGPCSV5B | DC5V 大功率 RS232接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FTGPCx系列 | 常规指令模块，被动操作，TTLRS232接口 | 有自动寻卡功能，8位数据格式，4层板 |
| M133FTGPCSV3 | DC3.3V 小功率 UART接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FTGPCSV3B | DC3.3V 大功率 UART接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FTGPCSV5 | DC5V 小功率 UART接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
| M133FTGPCSV5B | DC5V 大功率 UART接口 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203, Ntag213,215,216及其兼容卡 |
