系列简要区别
M104BPCSx
UART被动输出模块,ISO14443-A/Mifare,无自动寻卡功能,8位数据格式
M104GPCSx
UART被动输出模块,ISO14443-A/Mifare,有自动寻卡功能,8位数据格式
M104DPCSx UART被动输出模块,ISO14443-A / Mifare / ISO7816,无自动寻卡功能,8位数据格式
M104Bx
UART被动输出模块,ISO14443-A/Mifare,有自动寻卡功能,9位数据格式
M104FPCSx
UART被动输出模块,ISO14443-A/Mifare/二代证,无自动寻卡功能,8位数据格式
M104BSNx
UART主动输出卡号模块,ISO14443-A/Mifare,自动寻卡功能,8位数据格式
M104WSx
韦根26/韦根34主动输出卡号模块
M104DFSNx
UART主动输出卡号模块,ISO14443-A / Mifare/二代证,自动寻卡功能,8位数据格式

>>产品描述

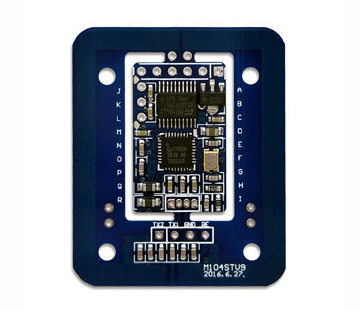

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A标准/Mifare标准/ISO7816
  • 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡,SAM9600,SAM38400,SIM9600及其兼容卡(请根据自己需求选对应型号)
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  可天线一体,也可天线分体,操作PSAM卡时不可天线分体使用
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm ;采用天线分体时核心模块尺寸25X15.5mm
  • 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
  • 通讯协议:UART/韦根可选,适合于嵌入式系统开发
  • 自带看门狗
  • 完备的测试,开发板:配以KF904可立即应用51核等通用单片机进行模块软件开发
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路,也因此,在此硬件版本上,出现上上述n多个系列版本
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,医疗,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号
外形尺寸
读卡距离(与卡片有关>
T182
32.5X17.5mm
20~30mm
T186
直径31mm
20~30mm
T101
65X59mm
50~70mm
T102
41X42mm
30~40mm
T105
128X142mm
80~100mm
T107
192X155mm
90~120mm
T120
63X35mm
30~40mm

>>主要技术指标

  • 读写距离:40~60mm(采用标准M1卡测试)
  • 电源:DC3.3V/DC5V
  • 标准小功率模块:读卡平均电流:3.3V/35 mA(采用大功率模块:读卡平均电流3.3V/90mA)
  • 工作温度:-10℃~+70℃
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm ;采用天线分体时核心模块尺寸25X15.5mm
  • 输出接口针间距2.54mm

>>型号间主要区别

型号主要区别支持卡片类型
M104BPCSx系列常规指令模块,被动操作
无自动寻卡功能,8位数据格式
M104BPCS
DC3.3V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M104BPCSV5
DC5V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M104BPCSB
DC3.3V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M104BPCSV5B
DC5V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,
Ntag203,Ntag213,215,216,
DesifreEV1,ISO14443-4 T=CL CPU卡及其兼容卡
M104GPCSx系列
精简指令模块,被动操作
有自动寻卡功能,8位数据格式
M104GPCS
DC3.3V 小功率
Mifare S50,S70,FM11RF08及其兼容卡
M104GPCSV5
DC5V 小功率
Mifare S50,S70,FM11RF08及其兼容卡
M104GPCSV5
DC3.3V 大功率
Mifare S50,S70,FM11RF08及其兼容卡
M104GPCSV5B
DC5V 大功率
Mifare S50,S70,FM11RF08及其兼容卡
M104DPCSx系列
常规指令模块,被动操作
无自动寻卡功能,8位数据格式
M104DPCS
DC3.3V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡,PSAM9600,PSAM38400及其兼容卡
M104DPCSV5
DC5V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡,PSAM9600,PSAM38400及其兼容卡
M104DPCSB
DC3.3V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡,PSAM9600,PSAM38400及其兼容卡
M104DPCSV5B
DC5V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1, ISO14443-4 T=CL CPU卡,PSAM9600,PSAM38400及其兼容卡
M104Bx系列
精简指令模块,被动操作
有自动寻卡功能,9位数据格式
M104B
DC3.3V 小功率
Mifare S50,S70,FM11RF08及其兼容卡
M104BV5
DC5V 小功率
Mifare S50,S70,FM11RF08及其兼容卡
M104BB
DC3.3V 大功率
Mifare S50,S70,FM11RF08及其兼容卡
M104BV5B
DC5V 大功率
Mifare S50,S70,FM11RF08及其兼容卡
M104FPCSx系列
常规指令模块,被动操作
无自动寻卡功能,8位数据格式
M104FPCS
DC3.3V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1,
ISO14443-4 T=CL CPU卡,二代证读UID及其兼容卡

M104FPCSV5
DC5V 小功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1,
ISO14443-4 T=CL CPU卡,二代证读UID及其兼容卡

M104FPCSB
DC3.3V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1,
ISO14443-4 T=CL CPU卡,二代证读UID及其兼容卡

M104FPCSV5B
DC5V 大功率
Mifare S50,S70,FM11RF08,FM1208,FM1204,DesifreEV1,
ISO14443-4 T=CL CPU卡,二代证读UID及其兼容卡

M104BSNx系列
主动操作
主动输出UID卡号,UART接口,8位数据格式
M104BSNL-9600
DC3.3V 小功率 波特率9600
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSNLB-9600
DC3.3V 大功率 波特率9600
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSNL-19200
DC3.3V 小功率 波特率19200
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSNLB-19200
DC3.3V 大功率 波特率19200
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSN-9600
DC5V 小功率 波特率9600
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSNB-9600
DC5V 大功率 波特率9600
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSN-19200
DC5V 小功率 波特率19200
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104BSNB-19200
DC5V 大功率 波特率19200
串口输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104WSx系列
主动操作
主动输出UID卡号,韦根26/韦根34接口
M104WS
DC3.3V 小功率
韦根26/韦根34输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104WSB
DC3.3V 大功率
韦根26/韦根34输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104WSV5
DC5V 小功率
韦根26/韦根34输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104WSV5B
DC5V 大功率
韦根26/韦根34输出,满足ISO14443-A标准/Mifare标准的卡及其兼容卡
M104DFSNx系列
主动操作
主动输出UID卡号,UART接口, 8位数据格式
M104DFSNL-19200
DC3.3V 小功率
串口输出,满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡
M104DFSNLB-19200
DC3.3V 大功率
串口输出,满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡
M104DFSN-19200
DC5V 小功率
串口输出,满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡
M104DFSNB-19200
DC5V 大功率
串口输出,满足ISO14443-A标准/Mifare标准/二代证的卡及其兼容卡




基于模块硬件,功能可以按您需求定制
