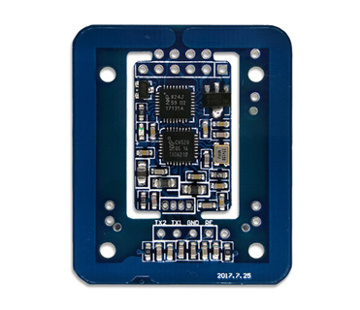

 M104FATx
UART接口 4层板

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A标准/Mifare标准/ISO7816
  • 支持Mifare S50,S70,FM11RF08,FM1208,FM1204,Ultralight,Ntag203,Ntag213,215,216,DesifreEV1,ISO14443-4 T=CL CPU卡SAM9600,SAM38400,SIM9600及其兼容卡,请根据自己需求选对应型号
  • 4层板设计,更有利于电磁兼容
  • 模块具有检测M1卡是否为复制卡功能(仅针对卡片,不针对内部数据)
  • 支持两个SAM卡(PSAM/ESAM/ISAM卡)
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  可天线一体
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm
  • 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
  • 通讯协议:IIC/UART可选,适合于嵌入式系统开发
  • 默认为自动寻卡方式,当卡片进入到天线区后B2引脚上出现低电平,上位机可直接通过寻卡指令读取卡片序列号
  • 自带看门狗
  • 完备的测试,开发板:配以KF904可立即应用51核等通用单片机进行模块软件开发
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于非接触智能水、电、气三表、交通一卡通读写器,充电桩,桌面发卡器,门禁考勤读写卡器,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号
外形尺寸
读卡距离(与卡片有关>
T182
32.5X17.5mm
20~30mm
T186
直径31mm
20~30mm
T101
65X59mm
50~70mm
T102
41X42mm
30~40mm
T105
128X142mm
80~100mm
T107
192X155mm
90~120mm
T120
63X35mm
30~40mm

>>主要技术指标

  • 读写距离:40~60mm(采用标准M1卡测试)
  • 电源:DC3.3V/DC5V
  • 标准小功率模块:读卡平均电流:3.3V/35 mA(采用大功率模块:读卡平均电流3.3V/90mA)
  • 工作温度:-10℃~+70℃
  • 超小尺寸:采用天线一体尺寸43.5X35.5mm
  • 输出接口针间距2.54mm

>>型号间主要区别

型号主要区别支持卡片类型
M104FATx系列
常规指令模块,被动操作,UART接口
无自动寻卡功能,8位数据格式,4层板
M104FATV3
DC3.3V 小功率 UART接口
Mifare S50,S70,FM11RF08,FM1208,FM1204,
DesifreEV1,Ultralight,Ntag, PSAM9600,PSAM38400及其兼容卡
M104FATV5
DC5V 小功率 UART接口
Mifare S50,S70,FM11RF08,FM1208,FM1204,
DesifreEV1,Ultralight,Ntag, PSAM9600,PSAM38400及其兼容卡
M104FATV3B
DC3.3V 大功率 UART接口
Mifare S50,S70,FM11RF08,FM1208,FM1204,
DesifreEV1,Ultralight,Ntag, PSAM9600,PSAM38400及其兼容�?/span>
M104FATV5B
DC5V 大功率 UART接口
Mifare S50,S70,FM11RF08,FM1208,FM1204,
DesifreEV1,Ultralight,Ntag, PSAM9600,PSAM38400及其兼容卡

>>相关资料下载
