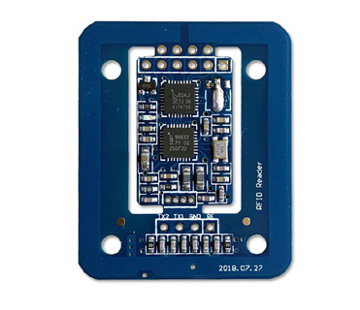

| 型号 | 简要区别 |
| M104FEx | 全协议模块 |
| M104FHx | ISO15693模块 |
>>产品描述
- 采用NXP高度集成读写卡芯片射频基站
- 符合ISO14443 TYPE A/Mifare/ISO14443B/ISO15693/ISO7816/Felica
- Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216,FM1208,Desfire D21,D41,D81,T=CL TYPE A CPU卡, SAM9600, SAM38400, SRI512I,SRIX4K,T=CL TYPE B CPU卡,I CODE 2,HF Tag it及其兼容卡
- 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作
- 可天线一体，可天线分体
- 超小尺寸:采用天线一体尺寸43.5X35.5mm
- 可提供C51函数例程,安卓及windows操作系统下的例程函数库供二次开发
- 通讯协议：UART可选，适合于嵌入式系统开发
- 默认为自动寻卡方式，当卡片进入到天线区后WAKE引脚上出现低电平，上位机可直接通过寻卡指令读取卡片序列号
- 自带看门狗
- 完备的测试，开发板：配以KF904可立即应用51核等通用单片机进行模块软件开发
- 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
- 广泛应用于非接触智能水、电、气三表、交通一卡通读写器，充电桩，桌面发卡器，门禁考勤读写卡器，汽车电子感应锁配套，办公商场/洗浴中心储物箱的安全控制，各种防伪系统及生产过程控制
>>配套天线（天线分体时可选）
| 型号 | 外形尺寸 | 读卡距离（与卡片有关> |
| T182 | 32.5X17.5mm | 20~30mm |
| T101 | 65X59mm | 50~70mm |
| T102 | 41X42mm | 40~60mm |
| T105 | 128X142mm | 80~100mm |
| T107 | 192X155mm | 90~120mm |
>>主要技术指标
- 读写距离:40~60mm（采用标准M1卡测试）
- 电源：DC3.3V/DC5V
- 读卡平均电流：3.3V/50 mA（读卡平均电流5V/90mA）
- 工作温度：-10℃～+70℃
- 超小尺寸:采用天线一体尺寸43.5X35.5mm
- 输出接口针间距2.54mm
>>型号间主要区别
| 型号 | 主要区别 | 支持卡片类型 |
| M104FETx系列 | 常规指令模块，被动操作 | 无自动寻卡功能，8位数据格式，4层板 |
| M104FETV3 | DC3.3V 小功率 符合ISO14443 TYPE A/ Mifare/ ISO14443B/ISO15693/ ISO7816/Felica | Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216, FM1208,Desfire D21,D41,D81,T=CL TYPE A CPU卡, PSAM9600, PSAM38400, SRI512I, SRIX4K,T=CL TYPE B CPU卡,I CODE 2,HF Tag it及其兼容卡 |
| M104FETV3B | DC3.3V 大功率 符合ISO14443 TYPE A/ Mifare/ ISO14443B/ISO15693/ ISO7816/Felica | Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216, FM1208,Desfire D21,D41,D81,T=CL TYPE A CPU卡, PSAM9600, PSAM38400, SRI512I, SRIX4K,T=CL TYPE B CPU卡,I CODE 2,HF Tag it及其兼容卡 |
| M104FETV5 | DC5V 小功率 符合ISO14443 TYPE A/ Mifare/ ISO14443B/ISO15693/ ISO7816/Felica | Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216, FM1208,Desfire D21,D41,D81,T=CL TYPE A CPU卡, PSAM9600, PSAM38400, SRI512I, SRIX4K,T=CL TYPE B CPU卡,I CODE 2,HF Tag it及其兼容卡 |
| M104FETV5B | DC5V 大功率 符合ISO14443 TYPE A/ Mifare/ ISO14443B/ISO15693/ ISO7816/Felica | Mifare S50,S70,FM11RF08, Ultralight,Ntag203,213,215,216, FM1208,Desfire D21,D41,D81,T=CL TYPE A CPU�卡, PSAM9600, PSAM38400, SRI512I, SRIX4K,T=CL TYPE B CPU卡,I CODE 2,HF Tag it及其兼容卡 |
| M104FHTx系列 | 常规指令模块，被动操作 | 无自动寻卡功能，8位数据格式，4层板 |
| M104FHTV3 | DC3.3V 小功率 ISO15693 | I CODE 2,HF Tag it及其兼容卡 |
| M104FHTV3B | DC3.3V 大功率 ISO15693 | I CODE 2,HF Tag it及其兼容卡 |
| M104FHTV5 | DC5V 小功率 ISO15693 | I CODE 2,HF Tag it及其兼容卡 |
| M104FHTV5B | DC5V 大功率 ISO15693 | I CODE 2,HF Tag it及其兼容卡 |
