 M209x HF Reader
  • Nxp Reader IC
  • Support ISO14443A/B ISO15693 ISO7816
  • RS232/USB Interface
  • Support most of the 13.56MHz cards
 M5xx SAM/SIM Reader
  • Support ISO7816
  • Support PSAM/ESAM/ISAM 9600/38400/115200
  • Support 2/4/6 SAM modules
  • Support T=0/T=1 SAM modules
 RW163XX/RW202XX/RW210XX/RW208XX/RW301x... 125K/13.56M/2.4g READERS
RFID Modules
        RFIDModules
       More antennas
UP to 16pcs one board

 Tags


型号简要区别
M137AX-8
ISO14443A
M137HX-8
ISO15693
M137EX-8
ISO14443A+ISO14443B+ISO15693

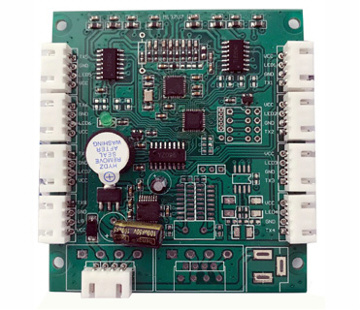

>>产品描述

  • 采用NXP高度集成读写卡芯片射频基站
  • 符合ISO14443 TYPE A/TYPE B/Mifare标准/ISO15693
  • 8天线模块,天线分体,在某些特定场合下可大大降低用户成本
  • 每路天线可附加一路LED指示灯控制
  • 用户不必关心射频基站的复杂控制方法,只需通过简单的命令集可以实现对卡的完全操作
  •  尺寸,根据用户安装工况定制大小
  • 通讯协议:UART/RS232/USB/RS485适用于PC机或ARM处理器
  • 与PC机连接时可以通过发送底层指令进行相应操作,也可以通过上位机软件调用圆志DLL动态库进行相应操作
  • 配备完善的开发例程,更适合客户在短时间内完成相应开开发任务
  • 自带看门狗
  • 基于模块的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变线路
  • 广泛应用于密集柜,储物柜,各种防伪系统及生产过程控制

>>配套天线(天线分体时可选)

型号外形尺寸读卡距离
T12063x35mm30-40mm



>>主要技术指标

  • 读写距离:30~40mm(与天线和卡片大小有关)
  • 电源:DC5V
  • 接口:TTL232/RS232/USB/RS485
  • 读卡电流:5V/150mA
  • 工作温度:-10℃~+70℃
  • 尺寸:按客户要求定制

>>型号间主要区别

型号主要区别支持卡片类型
M137AA-8
RS232+ISO14443A
Mifare One S50,S70, FM11RF08及其兼容卡片
M137AB-8
RS485+ISO14443A
Mifare One S50,S70, FM11RF08及其兼容卡片
M137AH-8
USB(HID)+ISO14443A
Mifare One S50,S70, FM11RF08及其兼容卡片
M137AT-8
TTL232+ISO14443A
Mifare One S50,S70, FM11RF08及其兼容卡片



M137HA-8
RS232+ISO15693
I code,HF tag it及其兼容卡片
M137HB-8
RS485+ISO15693
I code,HF tag it及其兼容卡片
M137HH-8
USB(HID)+ISO15693
I code,HF tag it及其兼容卡片
M137HT-8
TTL232+ISO15693
I code,HF tag it及其兼容卡片



M137EA-8
RS232+
ISO14443A+ISO14443B+ISO15693
Mifare One S50,S70, FM11RF08,I code,HF tag it,SRI
512,SRI4K及其兼容卡片
M137EB-8
RS485+
ISO14443A+ISO14443B+ISO15693
Mifare One S50,S70, FM11RF08,I code,HF tag it,SRI
512,SRI4K及其兼容卡片
M137EH-8
USB(HID)+
ISO14443A+ISO14443B+ISO15693
Mifare One S50,S70, FM11RF08,I code,HF tag it,SRI
512,SRI4K及其兼容卡片
M137ET-8
TTL232+
ISO14443A+ISO14443B+ISO15693
Mifare One S50,S70, FM11RF08,I code,HF tag it,SRI
512,SRI4K及其兼容卡片
