北京圆志科信电子科技有限公司

• 全新一代读卡器，内嵌32位ARM处理器，72MHz内核时钟，处理速度更快

• PCSC标准接口与兼容接口于一体，应用更灵活

• 采用CCID标准的USB通讯协议

• 壳体外观专业美学设计，更美观
• 采用NXP高度集成读写卡芯片射频基站，性能更优，更稳定

• 符合ISO14443 TYPE A / MIFARE 标准 / ISO7816
• 标准PCSC通道接口:

•      支持卡片：
•               ISO14443A:Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
•                                  卡ISO14443A)，FM1208, Desfire EV1/EV2 D21, D41, D81，etc
•               及其兼容卡片
• 兼容PCSC通道接口:

•       支持IC卡：
•               ISO14443A: Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
•                                   卡(ISO14443A)，FM1208, Desfire EV1/EV2 D21, D41, D81，etc
•               ISO17816-4: SAM/SIM9600(T=0 & T=1), SAM/SIM38400(T=0 & T=1), SAM/SIM115200(T=0 & T=1)
•               及其兼容卡片
• 可选装2个PSAM卡座或者2个SOP8 SAM芯片或者2个DIP8 SAM卡芯片
• 支持ESCAPE转义指令
• 内嵌蜂鸣器，指示灯
• 自带看门狗，防止死机
• 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作

• 上电默认自动寻卡，有卡靠近，绿色指示灯点亮，但是不会主动输出卡号，如有此需求，请联系圆志索取新的固件版本

• 为了便于开发者的应用，我们提供了常规的例子程序，开发者可以通过例子程序快速地开展开发工作

• 随机提供PC-DEMO软件，进一步方便用户对读写器进行进一步开发与测试

• 读写卡器典型读写距离40-60mm，与卡片类型有关

• 读写卡器USB接口
• 尺寸125mm*85mm*20mm
• 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件

• 丰富、完善的接口函数，可方便地应用于交通一卡通读写器，桌面发卡器，门禁考勤读写卡器、汽车电子感应锁配套等智能卡管理应用系统

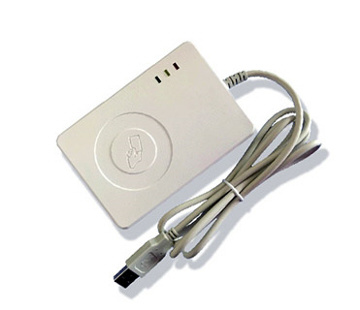

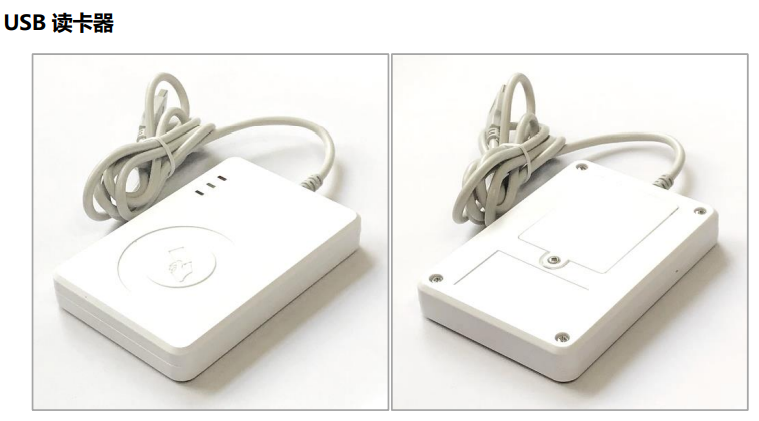

PCSC读卡器

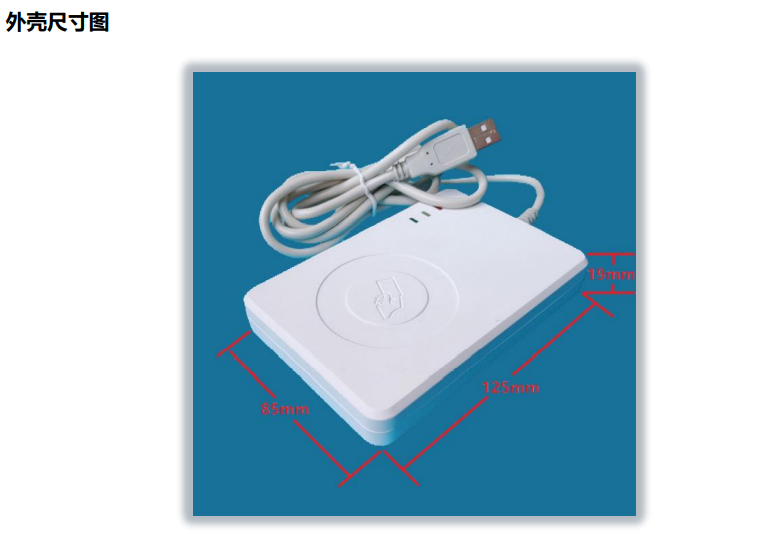

PCSC读卡器尺寸图

PCSC CCID驱动安装

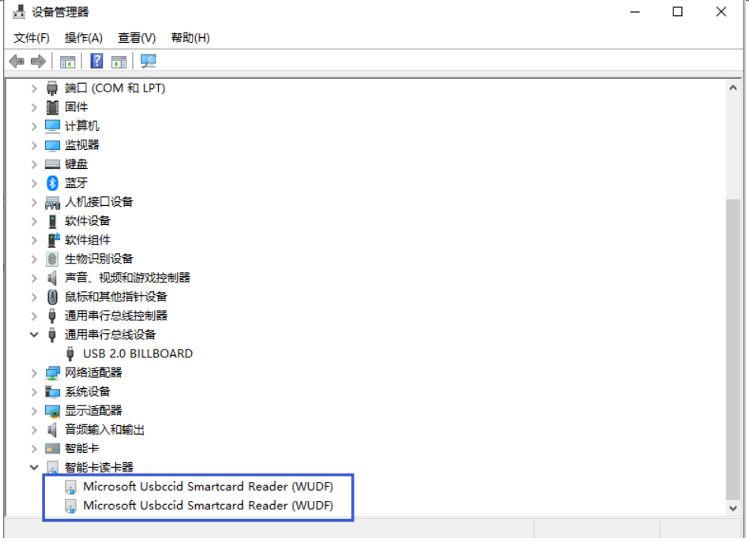

PCSC CCID驱动安装成功标志

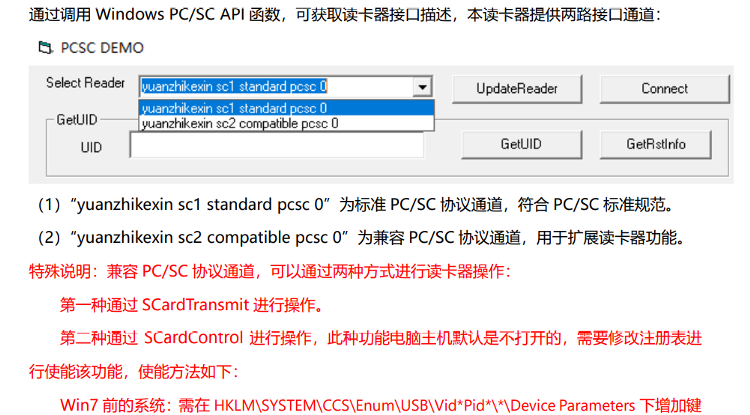

标准PCSC通道与兼容PCSC通道介绍，以及PCSC CCID ESCAPE命令使用注意事项

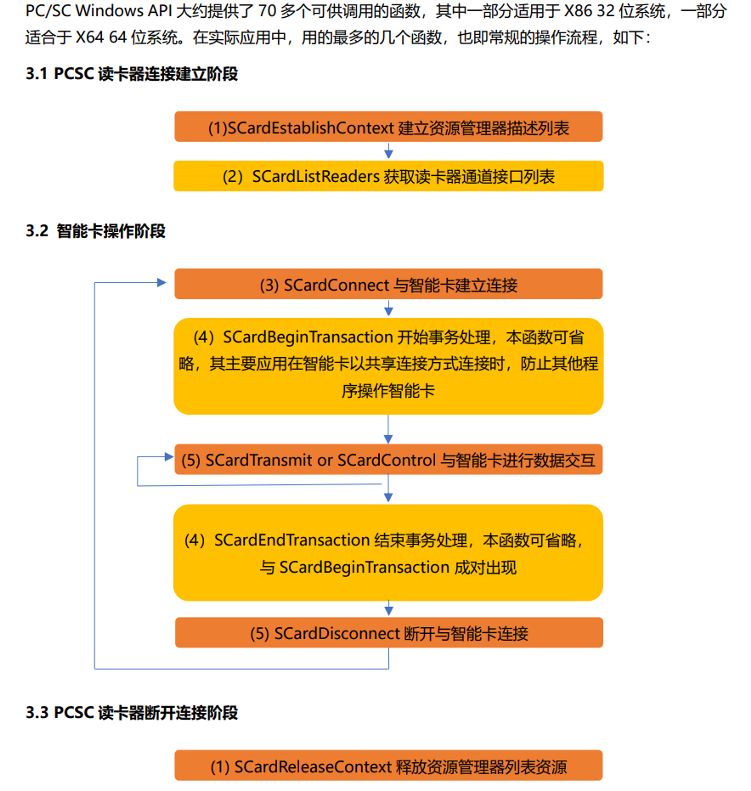

PCSC API调用流程介绍

• 读写距离:40~60mm

• 电源：DC5V

• 最大电流：5V/150 mA
• 工作温度：-20℃～+70℃

• 尺寸125mm*85mm*20mm
