型号简要区别
M106CV5
IIC接口,5V供电
M106CV3
IIC接口,3.3V供电

>>产品描述

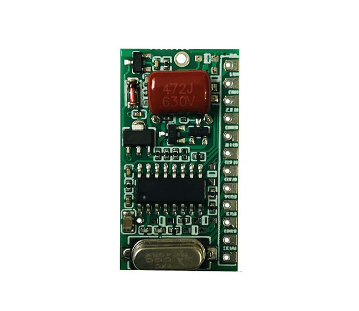

  • M106Cx新款非接触ID卡射频读卡模块采用125K射频基站,为圆志公司新一代ID卡读卡模块
  • 以IIC接口输出ID卡卡号
  • 采用全新的设计方案,性能更优,稳定性,耐用性更好
  • 超小尺寸,仅32.5X17.5mm (DIP26)
  • 该读卡模块完全支持EM、TK及其125K兼容ID卡片的操作
  • 自带看门狗
  • IIC接口
  • 目前广泛应用于门禁考勤,汽车电子感应锁配套,办公商场/洗浴中心储物箱的安全控制,各种防伪系统及生产过程控制

>>功能描述

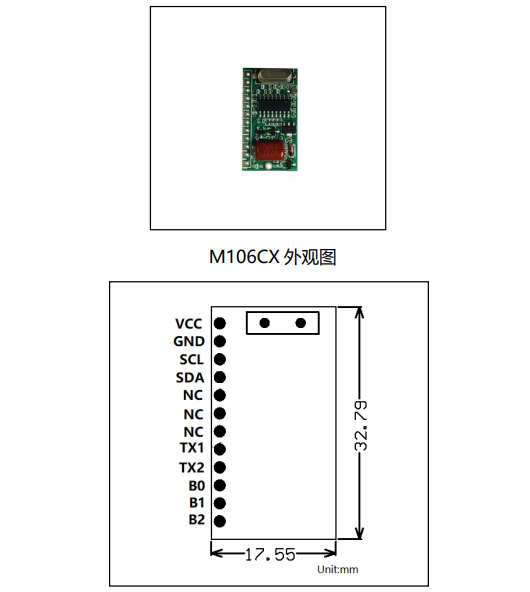

M106C IIC接口读卡模块外观及管脚定义

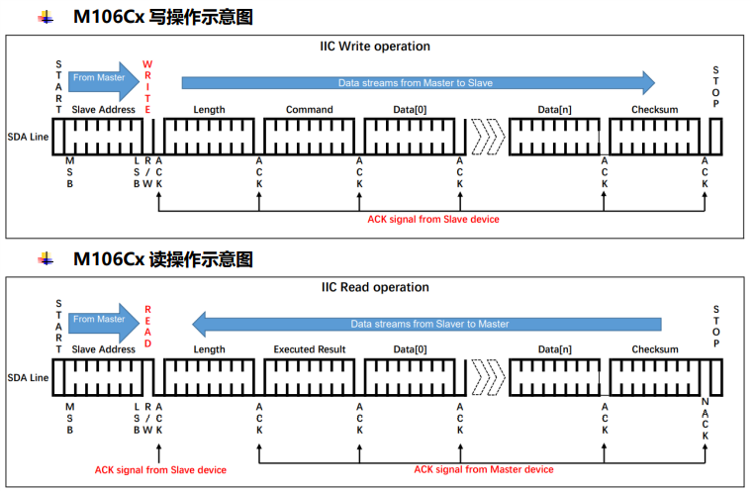

M106Cx IIC读写时序图


M106Cx IIC参考原理图

>>配套天线

型号
外形尺寸
读卡距离(与卡片有关>
T106B
60X80mm
60~80mm
T106C
60X60mm
60~80mm
T106D
45X32mm
40~60mm
T106H
44X20mm
30~40mm
T106I
外径23.5mm 内径20mm
20~30mm
T106J
29X22mm
20~30mm
T106K
外径10mm内径4.5mm厚3mm
20~30mm

>>主要技术指标

  • 读写距离:20-100mm(与天线的尺寸有关,天线对应T106B/C/D/H/I/J型号)
  • 通讯方式:IIC接口
  • 电源:5V或3.3V
  • 读卡电流:约30mA(DC5V下测试)
  • 工作温度:-10℃~+70℃
  • 外形尺寸:32.5X17.5mm (DIP26),2.54管脚间距

>>型号间主要区别

型号主要区别支持卡片类型
M106BWN-26
韦根26接口,5V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWN-34
韦根34接口,5V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWNL-26
韦根26接口,3.3V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡
M106BWNL-34
韦根34接口,3.3V供电
EM4001,EM4100,TK4001,TK4100及其兼容卡

>>相关资料下载
