• 全新一代读卡器，内嵌32位ARM处理器

• 壳体外观也更美观
• 协议采用定长通讯,适用于PLC的自由口操作，ASCII码数据通讯，AA55固定校验值

• 采用NXP高度集成读写卡芯片射频基站，性能更优，更稳定

• 符合ISO14443 TYPE A / MIFARE 标准/TYPE B/ISO15693/ISO7816
• 可支持IC卡(与型号有关)：
•               ISO14443A: Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 协议的CPU
•                                   卡(ISO14443A)，FM1208, Desfire EV1/EV2 D21, D41, D81，etc
•               ISO14443B: 符合 T=CL 协议的CPU卡，二代证，SRX4K
•               ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
•               ISO7816: SAM9600,SAM38400,SAM115200
•               Felica
•               及其兼容卡片
• 可选装2个PSAM卡座或者2个SOP8 SAM芯片或者2个DIP8 SAM卡芯片
• 内嵌蜂鸣器，指示灯
• 自带看门狗，防止死机
• 用户不必关心射频基站的复杂控制方法，只需通过简单的命令集可以实现对卡的完全操作

• 上电默认自动寻卡，有卡靠近，绿色指示灯点亮，但是不会主动输出卡号，如有此需求，请联系圆志索取新的固件版本

• 随机提供DEMO软件，进一步方便用户对读写器进行进一步开发与测试

• 读写卡器典型读写距离30-110mm，与卡片类型有关

• 读写卡器RS232/RS485接口可选
• 供电DC5V或者DC7~28V可选

• 波特率可选：波特率默认19200，可自行配置为115200,57600,38400,19200,9600，掉电保存
• 设备地址：默认01，可自行修改，掉电保存

• 尺寸125mm*85mm*20mm
• 基于读卡器的扩展功能很强可根据用户要求修改软件定制个性化模块,不用改变硬件

• 丰富、完善的接口函数，可方便地应用于工业PLC工控机等工业现场

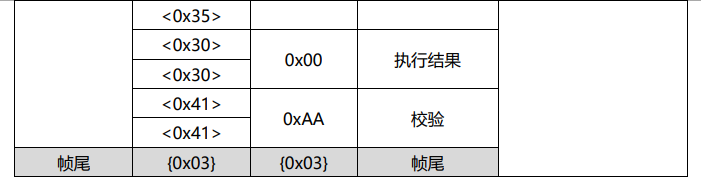

ASCII协议定义

注：发送数据包内容和接收数据包内容均为ASCII码数据。

DC5V RS232接口外观

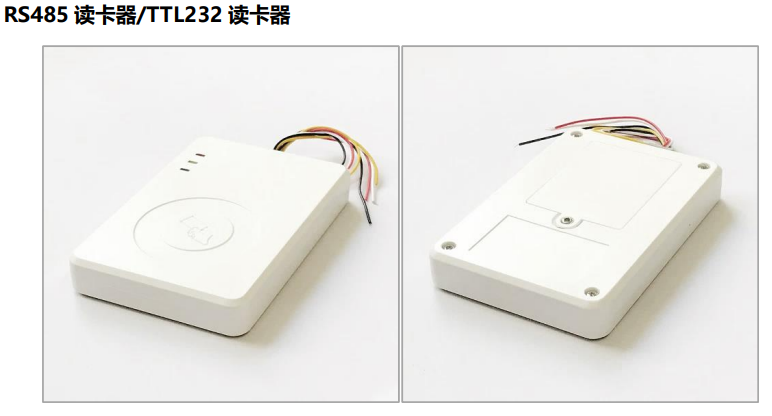

DC5V/DC7~28V RS232/RS485接口外观

• 读写距离:30~110mm，与卡片型号，卡片的大小有关

• 电源：DC5V或者DC7~28V

• 读卡平均电流：120 mA，峰值约300mA
• 工作温度：-20℃～+70℃

• 尺寸125mm*85mm*20mm
